segunda-feira, 17 de dezembro de 2012

camarote de proa

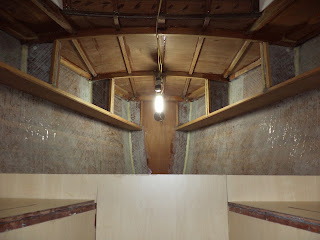

 Suportes para fixação dos painéis de acabamento de boreste e bombordo estão concluídos.

sábado, 15 de dezembro de 2012

camarote de proa

 Painéis dos armarios de boreste e bombordo ja fixados e com a formica aplicada.

Fixando sarrafos no costado para fixar o revestimento (como não é possivel colocar parafusos fixei os sarrafos com super bonder e filetei as laterais com cola epoxi encorpada com pó de madeira)

Antepara 0 ja devidamente revestida com formica.


terça-feira, 4 de dezembro de 2012

Armarios do camarote de proa

 Painéis frontais de estibordo e bombordo ajustados. (vou retira-los e aplicar a fórmica).

segunda-feira, 3 de dezembro de 2012

Armarios do camarote de proa



Fazendo a estrutura dos armários de boreste e bombordo do camarote de proa.

domingo, 11 de novembro de 2012

Aplicação de fórmica




 Terminado a aplicação de fórmica nesse ambiente.


quinta-feira, 8 de novembro de 2012

Conservadora

Pintura do interior da conservadora concluida.
Agora ja posso fixar definitivamente o tampo da pia e concluir o armário sobre ele.

Aplicação de fórmica

Segue aplicação de fórmica .
Tampas dos tanques de agua; compartimentos ao lado dos tanques e antepara de entrada da cama de proa.


segunda-feira, 5 de novembro de 2012

Armarios

 Interiores dos armários já pintados e portas inferiores de bombordo e boreste ja fixadas com as dobradiças e fechos.


domingo, 28 de outubro de 2012

Fixação dos painéis

 Após aplicação de fórmica os painéis foram colados e filetados definitivamente ao casco.


domingo, 14 de outubro de 2012

Armários

Painéis dos armários cortados e ajustados,agora é desmontá-los e aplicar a fórmica.


quinta-feira, 4 de outubro de 2012

Tampo da pia

Revestimento do tampo concluído.

Estrutura do armário de boreste








Iniciando a estrutura do armário de boreste.



Tanque de agua de boreste

Tampa do tanque de agua de boreste aparafusada e colada definitivamente.(são 64 parafusos defasados a 45mm entre eles).


domingo, 30 de setembro de 2012

Flanges diversas

 Flange de 1/2 pol. p/ entrada de agua salgada para pia da cozinha e flange de 1 pol.para saída de agua da cuba da pia,ja devidamente fixadas com Sikaflex 221.










                                                                                    Flange para saída de agua do lavatório do WC.



Flange de entrada de agua salgada para o vazo sanitário.


tanque de agua

Tanque de agua de Bombordo com a tampa devidamente aparafusada e colada.

sexta-feira, 7 de setembro de 2012

Tanque de agua de Bombordo

Tanque de bombordo com o revestimento finalizado.Na foto ao lado observa-se na parte inferior esquerda o tubo para alimentação da torneira da pia e na parte superior a flange de entrada de 1 1/2 para entrada de agua.









                                                              Na foto abaixo vemos no canto inferior direito o tubo de interligação dos tanques e no canto superior esquerdo o tubo de respiro.


tanque de agua de boreste

Tanque de boreste com o revestimento concluido .Tambem observa-se na foto ao lado ,na parte inferior esquerda o tubo de interligação dos tanque e na parte superior direita o tubo de respiro ,ja devidamente fixados.
Nafoto abaixo vemos na parte inferior direita o tubo de saída de agua para o chuveiro e torneira do lavatório do WC e na parte superior esquerda observa-se a flange de 1 1/2 para entrada de agua.



quinta-feira, 2 de agosto de 2012

Tanque dágua de bombordo

Interior do tanque de bombordo finalizado, resta apenas furar e fixar as flanges e tubos e finalmente fixar a tampa definitivamente.

conservadora

Caixa da conservadora internamente finalizada e o alojamento da tampa faltando sómente pintura.

quarta-feira, 18 de julho de 2012

Alojamento do fogão e paineis fixados

Alojamento do fogão pronto e painéis fixados,faltando sómente pintura no interior dos armários.Observa-se também a caixa da conservadora ja masseada e lixada ,faltando também a pintura interior.

sábado, 30 de junho de 2012

fixação de painel e revestimento


Na foto acima vemos o painel do armário sobre o fogão devidamente colado e iniciado a construção do suporte lateral direito do fogão.
Na foto abaixo vemos o painel de revestimento da entrado do closet sendo colado .( Os paineis são de compensado de cedro puro revestido com fórmica)

quinta-feira, 28 de junho de 2012

Armário sobre o fogão

Este é o painel frontal do armário que fica sobre o fogão. Foi feito  de um compensado de 15mm e recortado conforme necessidade e posteriormente foi aplicada a fórmica .

caixa da conservadora

Após revestir o interior da caixa com compensado de 6mm ,filetei os cantos e apliquei uma camada de manta de 300gr. agora vou lixar e aplicar massa niveladora para melhorar o acabamento e pintar com resina epoxi.

quinta-feira, 21 de junho de 2012

piso da area do chuveiro do WC

Piso fixo já colado e grelha removível pronta.
Agora falta definir o acabamento que iremos aplicar.
